ECK - Ecken + Treppenknick bewehren
Previous Top Next

Automatische Eckbewehrung, Treppenknickbewehrung

Tastatur-Kurzbefehl: ECK

graphic

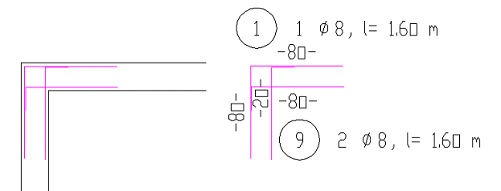

Erzeugt eine Wand-Eckbewehrung oder Treppenknick-Bewehrung

graphic

Befehl: ECKBEW

*** Horizontale Eckbewehrung ***

Betondeckung 3.0 cm /

Äußeren Eckpunkt zeigen:

1. Wandkante außen zeigen:

1. Schenkellänge in cm <80>:

2. Wandkante außen zeigen:

2. Schenkellänge in cm <80>:

Innere Wandecke zeigen:

Kurze Seite Innenwinkel in cm <20>:

Stahlauszug? <J> :

Standort des Stahlauszugs:

Beschriftung? <J> :

Außenwinkel: Standort der Beschriftung (= Seite der Bemaßung / Textwinkel <0>) :

Außenwinkel: Standort der Beschriftung (= Seite der Bemaßung / Textwinkel <0>) :

Neue fortlaufende Pos.-Nr. <9> : 1

Anzahl der Stäbe <1> :

Durchmesser der Stäbe in mm <8> :

Innenwinkel: Standort der Beschriftung (= Seite der Bemaßung / Textwinkel <0>) :

Neue fortlaufende Pos.-Nr. <9> :

Anzahl der Stäbe <2> :

Durchmesser der Stäbe in mm <8> :
