Stahlbetonstütze automatisch bewehren

Tastatur-Kurzbefehl: BSS

graphic

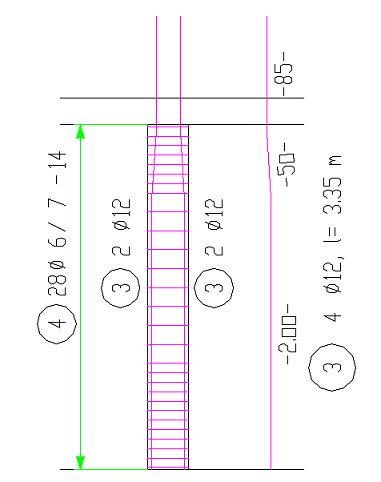

Bewehrt eine Stütze im Schnitt

graphic

Befehl: STUETZE

*** Bewehrung Stahlbetonstütze ***

Betondeckung 3.0 cm

1. Schalungseckpunkt links unten zeigen (1=Betondeckung) :

2. Schalungseckpunkt rechts unten zeigen:

3. Schalungseckpunkt links oben zeigen (unter Decke / Unterzug):

Deckenoberkante zeigen:

Stoßlänge in cm (C20/25: D12 = 60 / D14 = 70 / D16 = 80 / D20 = 100 / D25 = 120
/ D28 = 140) <60> :

Länge der Kröpfung (Abbiegung) in cm (0 = kein Stoß - Längsstäbe bis Decke)
<50> :

Kröpfungs- / Abbiegemaß in cm (bis D14 = 0 - 3 /  D16 = 3 / ab D20 = 5) <3> :

Längsbewehrung Ecken:

Anzahl der Stäbe pro Seite (rechte / links) je <2> :

Durchmesser der Stäbe in mm <12> :

Bügelbewehrung:

Abstand der Bügel in cm <14> :

Durchmesser der Bügel in mm <6> :

Anzahl der verlegten Bügel: 28
