Stahlbetonsturz automatisch bewehren
Tastatur-Kurzbefehl: BST

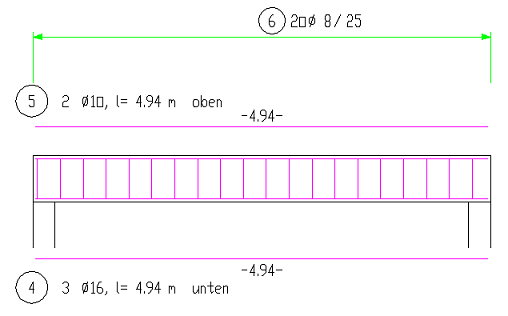

Zeichnet die Bewehrung in einem Stahlbetonsturz (Seitenansicht / Längsschnitt).
Die Bügel werden ausgemittelt. Im mittleren Drittel ist auch
automatisch per Voreinstellung ein anderer Verlegeabstand möglich.
Befehl: STURZ
*** Bewehrung Fenstersturz ***
Betondeckung 3.0 cm
1. Schalungseckpunkt links unten zeigen (1=Betondeckung) :
2. Schalungseckpunkt rechts unten zeigen:
3. Schalungseckpunkt links oben zeigen:
Längsbewehrung unten:
Anzahl der Stäbe <2> : 3
Durchmesser der Stäbe in mm <8> : 16
Längsbewehrung oben:
Anzahl der Stäbe <2> :
Durchmesser der Stäbe in mm <8> : 10
Bügelbewehrung:
Abstand der Bügel in cm <25> :
Durchmesser der Bügel in mm <8> :
