Wendeltreppe
Tastatur-Kurzbefehl: TW

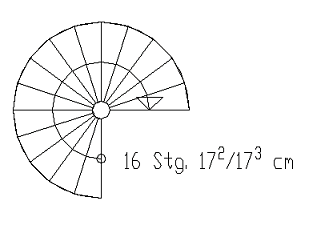

Zeichnet eine Wendeltreppe in 2D und 3D mit Beschriftung
*** Wendeltreppe / Kreisbogentreppe ***
Voreinstellung: rechtsdrehend / Basishöhe 0.00
Bezugspunkt für den Mittelpunkt der Treppe (1=Einstellung) :
Mittelpunkt der Treppe (RETURN=Bezugspunkt) :
Richtung des Treppen-Antritts (zeigen oder Winkeleingabe) :
Treppenwinkel in Grad (90-360) <270> :
Stockwerkshöhe <2.75> :
Anzahl der Steigungen <16> :
Laufbreite <0.90> :
Spindeldurchmesser / Durchmesser des Öffnungslochs <0.20> :
Ideale Auftrittsbreite: 0.286
Vorhandene Auftrittsbreite: 0.173
Texteinfügepunkt zeigen (Textwinkel <0>) :
