Stützen im Schnitt automatisch bewehren
Tastatur-Kurzbefehl: SBS

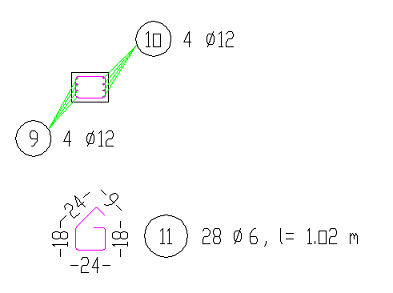

Zeichnet automatisch eine Stützen - Schnittbewehrung mit Positionsbeschriftung
Befehl: STUESCHNIT
*** Stützenquerschnitt mit Bewehrung zeichnen ***
Betondeckung 3.0 cm
Stützenbreite in cm <30> :
Stützendicke in cm <24> :
Schalungseckpunkt links unten zeigen (1=Betondeckung ändern) :
Bügel-Stabdurchmesser in mm <6> :
Stabdurchmesser in mm <12> :
Stab - Anzahl je Seite <4> :
Vorhandener Stababstand 40 mm - Mindestabstand 20 mm
Neue Berechnung? <N>
Positionsnummer <10> : 9
Bügel herausziehen? <J> :
Hakenlängen C20/25: D6=9 D8=12 D10=14 D14=20 D16=23
1. Hakenlänge in cm <9> :
2. Hakenlänge in cm <9> :
Einfügepunkt zeigen:
Neue fortlaufende Pos.-Nr. <11> :
Anzahl der Bügel <28> :
