Schnitte von Stürzen und Unterzügen automatisch bewehren
Tastatur-Kurzbefehl: STU

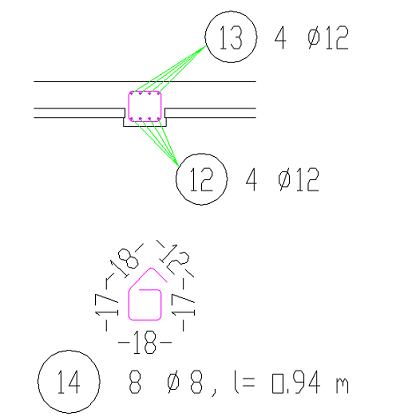

Zeichnet automatisch einen Unterzug im Schnitt mit Bewehrung und Positionsbeschriftung
Befehl: STUSCHNI
*** Balkenschnitt mit Bewehrung zeichnen ***
Betondeckung 3.0 cm
Sturzbreite / Unterzugbreite ohne Dämmung in cm <24> :
Gesamt-Deckenstärke links in cm (0 = keine Decke links / 1 = Decke unten
bündig) <20> :
Dicke der Fertigteilplatte links in cm (0 = nur Ortbeton) <5> :
Länge der Deckenplatte links in cm <50> :
Gesamt-Deckenstärke rechts in cm (0 = keine Decke rechts / 1 = unten bündig)
<20> :
Dicke der Fertigteilplatte rechts in cm (0 = nur Ortbeton) <5> :
Länge der Deckenplatte rechts in cm <50> :
Sturzhöhe / Unterzughöhe bis Deckenoberkante in cm (0 = deckengleich) <25> :
Schalungseckpunkt links unten zeigen (1=Betondeckung ändern) :
Schalungseckpunkt links unten zeigen (1=Betondeckung ändern) :
Schalungseckpunkt links unten zeigen (1=Betondeckung ändern) :
Absenkung der oberen Bügelschenkel in cm <0> : 2
Anhebung der unteren Bügelschenkel in cm <0> :
Bügel-Stabdurchmesser in mm <8> :
Untere Balkenbewehrung:
Stabdurchmesser in mm <12> :
Stab - Anzahl <4> :
Vorhandener Stababstand 38 mm - Mindestabstand 20 mm
Neue Berechnung? <N>
Stablage <1> :
Positionsnummer <12> :
Obere Balkenbewehrung:
Stabdurchmesser in mm <12> :
Stab - Anzahl <4> :
Vorhandener Stababstand 38 mm - Mindestabstand 20 mm
Neue Berechnung? <N>
Stablage <1> :
Positionsnummer <13> :
Bügel herausziehen? <J> :
Hakenlängen C20/25: D6=9 D8=12 D10=14 D14=20 D16=23 Aufhängebügel=Zugstoß
1. Hakenlänge in cm <12> :
2. Hakenlänge in cm <12> :
Einfügepunkt zeigen:
Neue fortlaufende Pos.-Nr. <14> :
Anzahl der Bügel <8> :
