Der
schnelle Weg zur perfekten Bauzeichnung in 2D / 3D: Hoch-, Tief- und
Ingenieurbau
Ohne Kopierschutz! Keine
Bindung an die Seriennummer des Basis-CAD-Programms oder an
die
Festplatten-ID, IP- oder MAC-Adresse. Sie dürfen die
Einzelplatzlizenz
zusätzlich auf einem Zweitrechner oder Notebook installieren,
aber
natürlich nicht gleichzeitig benutzen. Auch
die Mehrplatzlizenzen sind dadurch flexibel einsetzbar! Die erworbenen
Lizenzen sind mit Name und Anschrift sichtbar personalisiert; mit der
Testlizenz erstellte Zeichnungen sind intern gekennzeichnet und
können als solche identifiziert werden - das gilt auch
für
die nicht-kommerziellen Schul- und Campuslizenzen.
Mit
den aktuellen AutoCAD®
2011 - Versionen und BricscadTM
ab V9.3 / V10 lauffähig! Jetzt auch mit ZWCADTM!
Getestet mit den aktuellen Versionen AutoCAD® 2011, AutoCAD®Architecture 2011, BricscadTM V10.4.10
und ZWCAD 2010 (DWG2010)TM! Läuft auch
mit AutoCAD 2010, 2009, 2008, und 2007! Jetzt mit einheitlichem 32 /
64-Bit-fähigem Installationsprogramm für Windows®
2000 (32 Bit), Windows® XP (32 Bit),
VISTA® (32/64 Bit) und Windows®
7
(32 / 64 Bit).

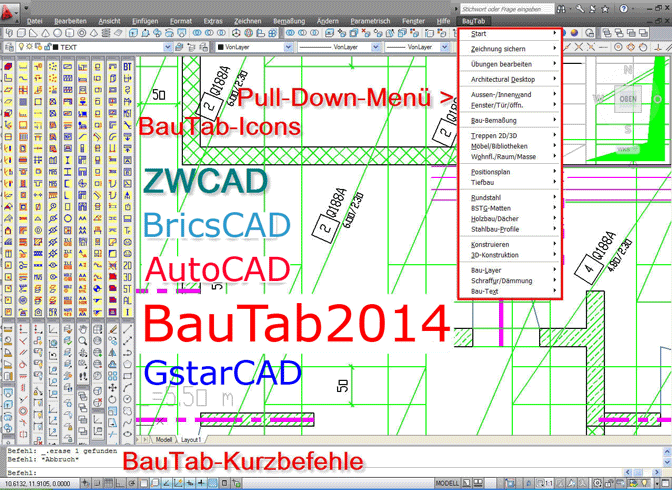

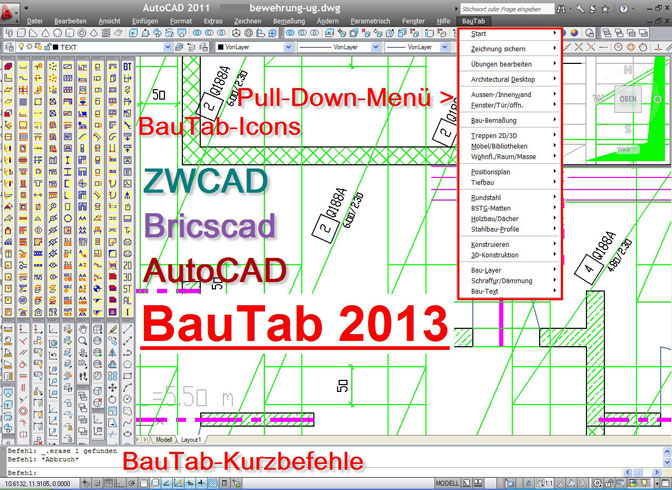

BauTab
enthält Befehle
für
Architektur, Ingenieurbau (Stahlbeton / Stahlbau / Holzbau), Tiefbau
(Gelände),
2D -
Planung und 3D - Konstruktion - sowie ein Einsteiger-Tutorial und viele
Zeichenübungen zur Selbstschulung. Als
Basis - CAD - Programme sind
BricscadTM Versionen ab 9.3 oder 10, ZWCADTM
2010, AutoCAD®
2011 / 2010 / 2009 / 2008
/ 2007 oder vertikale
Applikationen wie
z.B. AutoCAD
Architecture® 2011 oder AutoCAD Civil 3D®
2011
unter Windows®
7, VISTA, XP und 2000 einzusetzen. Momentan nur für
deutschsprachige
AutoCAD / Bricscad / ZWCAD- Versionen (gewerbliche Lizenzen oder
Schul- / Studentenversionen sowie Demoversionen) geeignet, eine
englische Version ist geplant. Die BauTab-Testversion läuft

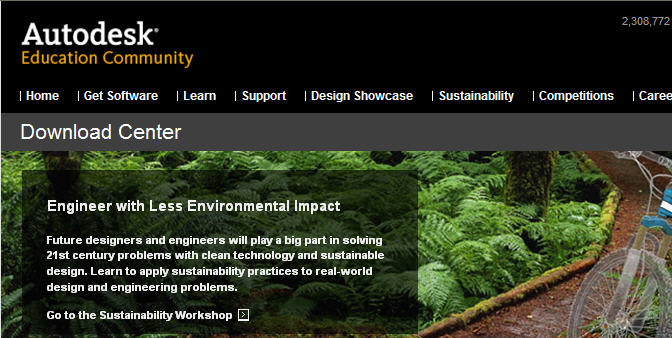

auch mit den bei http://students.autodesk.com
kostenlos herunter ladbaren
Studentenversionen von AutoCAD®, AutoCAD
Architecture®, AutoCAD Civil 3D®
und AutoCAD
MEP® (deutsche Versionen). Nicht
für AutoCAD LT®
oder IntelliCAD® (und Ableitungen davon,
außer BricscadTM und ZWCADTM)
geeignet!
Neues in
BauTab 2010.3 (13.03.2010)
Neues
einheitliches Installationsprogramm für alle BauTab-Versionen
mit
AutoCAD, Bricscad und ZWCAD und alle Windows-Versionen von Windows
2000, XP, Vista (32 und 64 Bit) bis zu Windows 7 (32 und 64 Bit):
Neu:
Unterstützung des CAD-Basisprogramms ZWCAD Version 2010 -
empfohlen wird für BauTab.de die
'Professional '-
Version mit ACIS®-Volumenkörpern:

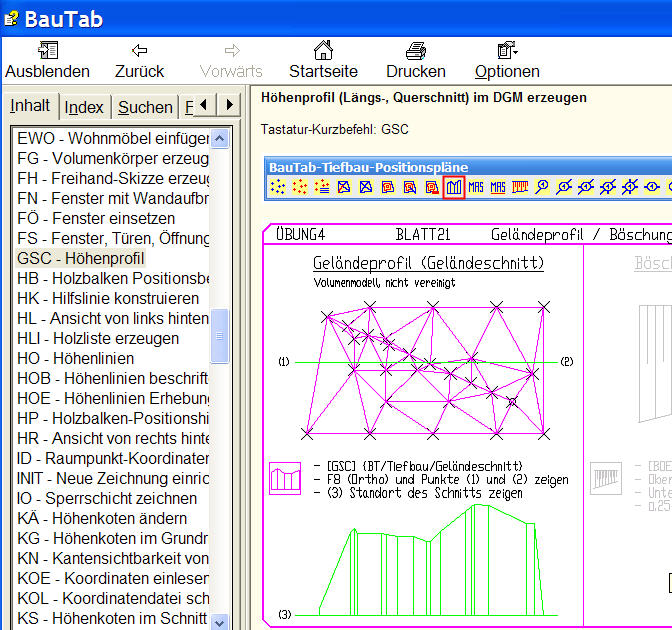

Neues
Feature im STABEM-Befehl: Der ursprünglich für
Rundstahl- und
Kantenbemaßungen entwickelte Befehl erlaubt jetzt auch die
Positionierung und Bemaßung von Höhenprofilen:
Neues in
BauTab 2010.2-1 (08.11.2009)

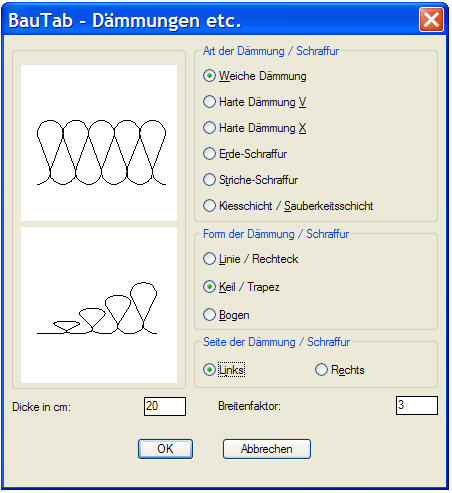

Komplett
überarbeiteter Dämmschichten-Befehl: Jetzt mit
anwenderfreundlicher Dialogbox:

Neuer
Kurzbefehl "DD" zum schnellen Aufruf der DDEDIT-Funktion.
Damit
können auch bequem Maßzahlen editiert werden.

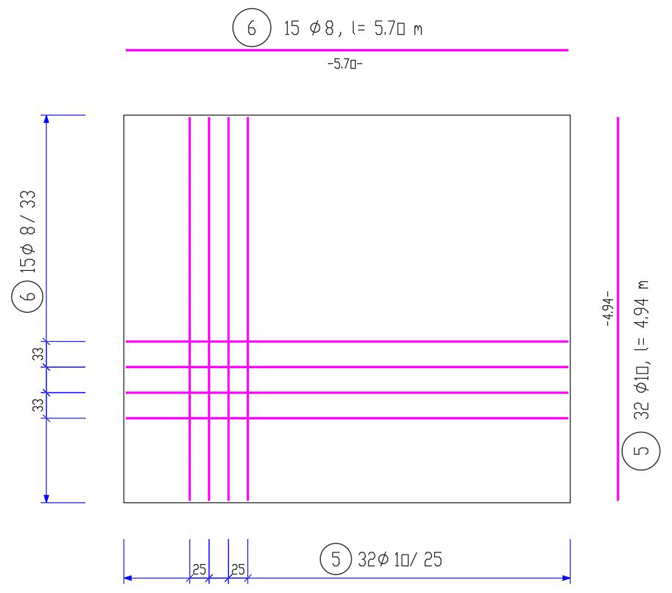

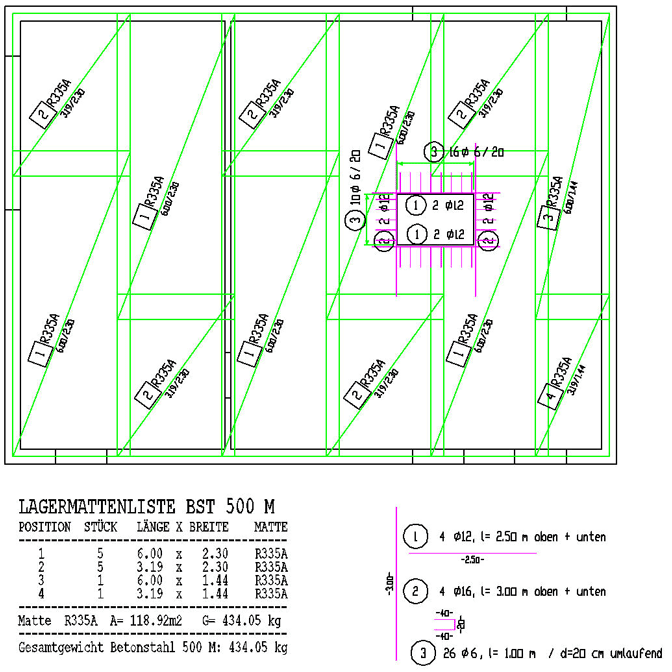

Die
Matten-Befehle haben jetzt eine komfortable Auswahl-Box für
die
Mattentypen erhalten:
Neues in BauTab 2010.1-7 (26.08.2009)
Nachdem
in der Version 2010.1-6 einige Probleme bei den Bewehrungsbefehlen mit
AutoCAD 2010 beseitigt wurden, ist nun in der Version 2010.1-7 die
Überarbeitung und Erweiterung der
Übungsblätter
(BauTab-Tutorial) erfolgt. Die Farbgebung wurde überwiegend in
Grau-Blau-Rot ausgeführt, wobei die Farbtöne auf
einen
weißen oder schwarzen Hintergrund optimiert sind. Das neue
Übungsblatt 22 behandelt überwiegend die ab BauTab
2009.2 hinzugekommenen
Programmbefehle zu automatischen Bewehrung für
Stützen,
Unterzüge, Treppenabknickungen, Wandecken und
Aussparungen
etc.:







Neuerungen in BauTab 2010.1-5 (05.07.2009)
Einige
Tiefbau-Befehle wurden komplett überarbeitet und
verbessert: Höhenlinien
werden jetzt mit automatischer Vorgabe in definierten
Höhenabständen
erzeugt (bei Flächen- und Volumen-DGMs), die Beschriftung
erfolgt
in Höhe der Linien, und die Höhen-Schnittprofile
funktionieren jetzt auch beim Flächen-DGM einwandfrei. Der
Befehl
HOELINA zum bisher nur höhenmäßigen
Sortieren von
Polylinien wurde wesentlich erweitert: er erzeugt jetzt automatisch
Polylinien aus einzelnen Höhenlinien, und wahlweise auch noch
ein
Schichtenmodell aus 3D-Volumenkörpern:

Das
digitale Geländemodell sollte in BauTab immer im positiven
Bereich
von 0 - 1000 m (Rechts- und Hochwert) angewendet werden.
Außerhalb liegende Messpunktwolken sind zur Erzeugung eines
DGM
und zum Auslesen von Messpunkten in eine Datei stets in diesen Bereich
zu verschieben!
Neuerungen in BauTab 2010.1
(15.04.2009):

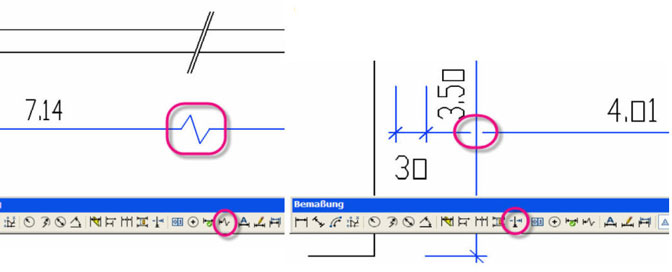

Die
BauTab-Bemaßung ist komplett runderneuert worden, man kann
jetzt
zwischen der klassischen BauTab- Bemaßung und der neuen
TTF-Bemaßung wählen (True Type Fonts, voreingestellt
ist
'Arial Narrow'). Bei Konvertierung in einen anderen Schriftstil bleiben
die Hochzahlen erhalten. Die Bauteilhöhen sind jetzt
integrierter
Bestandteil der Maßzahlen und keine separaten Texte mehr. Die
Raumstempel der Wohnflächen mit und ohne Umfang sind jetzt
ebenfalls im Schriftstil 'Arial Narrow' erstellt.
Neu in der Version
2010.1-2 (26.04.2009) ist die Möglichkeit, mit dem Befehl
BEMUPDAT
(Bemaßungs-Update) auf einen Schlag alle in einer Zeichnung
vorhandenen reinen AutoCAD- oder Bricscad-Bemaßungen in (alte
oder neue) BauTab-Bemaßungen mit Hochzahlen umzuwandeln!
Ab der Version 2009.3-6 (26.12.2008): Neue Kurzbefehle zum rationellen
Arbeiten (linke Hand an der Tastatur,
rechte an der Maus): "Y" = LINIE / "X" = LÖSCHEN /
"C" = KOPIEREN / "A" = POLYLINIE
Neu
in der Version 2009.3-10: (25.01.2009): 10 Zahlenwert-Speicher zur
Tastatur-Eingabe mit der linken Hand: Mit dem Befehl "Q" bzw. "Q1" bis
"Q9" wird ein Zahlenwert temporär abgespeichert. Er kann mit
"!W"
bzw. "!W1" bis "!W9" wieder angezeigt oder direkt in einem
Befehl
wie z.B. LINIE eingegeben werden. Damit wird das Problem beseitigt,
dass man bestimmte Zahlenwerte während einer Zeichnung immer
wieder benötigt.
Liste
der BauTab 2009 - Kurzbefehle
Liste der AutoCAD 2009 -
Kurzbefehle
TIPP: Befehlszeile
verschwunden? STRG + 9 oder 'BEFEHLSZEILE' in AutoCAD
eingeben, '_COMMANDLINE' in Bricscad oder '_CMDBAR _SHOW' in
ZWCAD.
Neuerungen
in BauTab
2009.3 (12.08.2008):
Der
Schwerpunkt der Verbesserungen liegt im Bereich Stahl- und Holzbau:
-
Neue Befehle für die Holz-Positionsbeschriftung mit und ohne
Listeneintrag
-
Neue Befehle für die Profilstahl-Positionsbeschriftung mit und
ohne
Listeneintrag
-
Neuer Befehl "Profilstahl-Liste" (Bildschirmausdruck, Export nach EXCEL®)
- Verbesserte Stahlprofile: Auswahl der Profile über Masken,
jetzt auch mit
UPE - , UAP - und HD - Profilen
- Automatische Nummerierungen mir voran- oder nachgestellter
Beschriftung
Neuerungen
in BauTab
2009.2 (01.06.2008):
Der
Schwerpunkt der Verbesserungen liegt im Bereich Stahlbetonbau, auch
Stahl- und Holzbau:
-
Neuer Befehl "Automatische Stützenbewehrung"
- Neuer Befehl "Automatische Bewehrung Deckendurchbruch"
- Neuer Befehl "Automatische Bewehrung Deckengleicher Unterzug"
- Neuer Befehl "Horizontale Eckbewehrung und Bewehrung Treppenknick"
- Neuer
Befehl "Bewehrung Balkenschnitte", auch Plattenbalken und
Überzüge
- Neuer Befehl "Bewehrung Stützenquerschnitte"
- Alle Stabstahl-Befehle mit Darstellung von Biegerollendurchmesser und
Stabdicke
- Neu: Positionsbeschriftungen Holzbau und Holzliste, auch mit MS-EXCEL©
- Ausgabe
- Verbesserte Stahlprofile: jetzt auch 3D-Ausgabe aller Profile
möglich
- Verbesserte Stahllisten und Wohnflächenberechnung: jetzt
MS-EXCEL®
- Ausgabe möglich
- Lauffähig mit AutoCAD
2009 und 2008 sowie vertikalen
Applikationen!
BauTab-Dokumente
[PDF-Format]:
(Zum
Ansehen muss der kostenlose ADOBE
READER®
installiert sein)

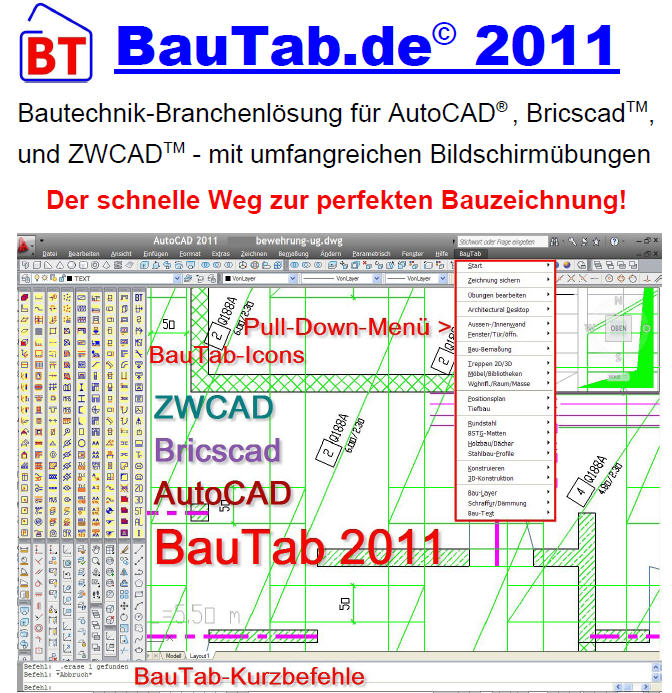

BauTab-Handbuch Stand
07.04.2010

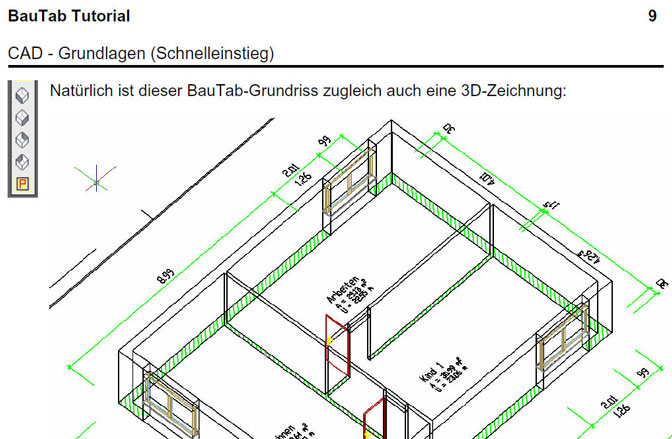

BauTab-Tutorial
für den Schnelleinstieg
Die BauTab-Vorteile auf
einen Blick
Die Neuerungen in
BauTab 2009.3
Die Neuerungen in
BauTab 2009.2
Das
Windows-kompatible BauTab-Hilfesystem, Befehlsaufruf "BTH"
Installationsanleitung
für die kostenlosen AutoCAD-Studentenversionen

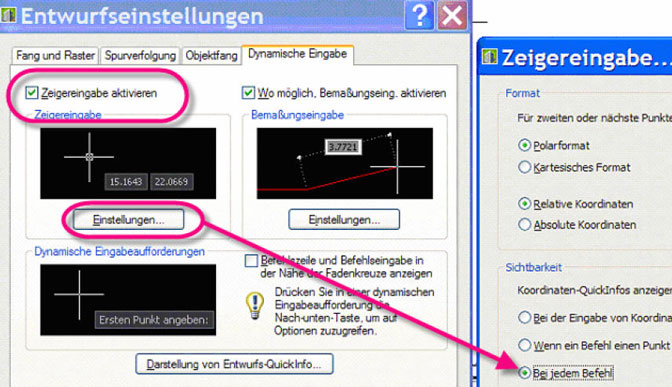

"Dynamische Eingabe"
(ab AutoCAD 2006) auch in BauTab-Befehlen möglich
Zugmodus- und
Objektfang-Voreinstellungen in BauTab (nicht bei ZWCAD)
BauTab-Wohnflächenberechnung
mit AutoCAD-Architecture (ADT) -
Grundrissen

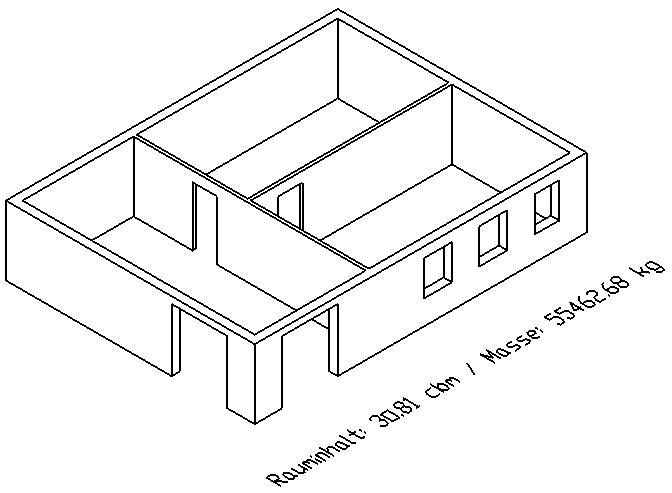

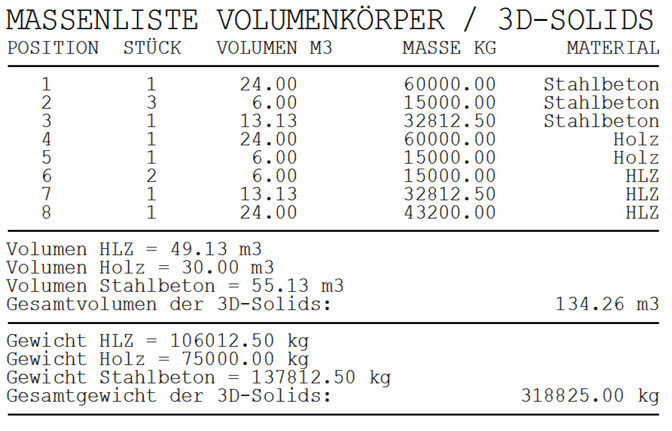

"MASSE" -
Befehl gibt Volumen und Masse von Volumenkörpern aus
"BTHILF" -
Befehl ruft direkt die BauTab-Kurzbefehls-Liste auf
BauTab-Wohnflächenberechnung
mit Erkennung von "Inseln"
Erweiterte
BauTab-Bemaßungsmöglichkeiten in AutoCAD 2008
