Jetzt mit verbessertem KOORDEINLES-Befehl zum Einlesen von Messpunkt-Wolken:

- Reduktion der Punkte-Anzahl um bis zu Faktor 1000
- Verschiebung der Punktewolke in den Zeichnungsursprung möglich

Das BauTab -Tiefbaumodul deckt die bauüblichen Bereiche ab:

Gelände-1

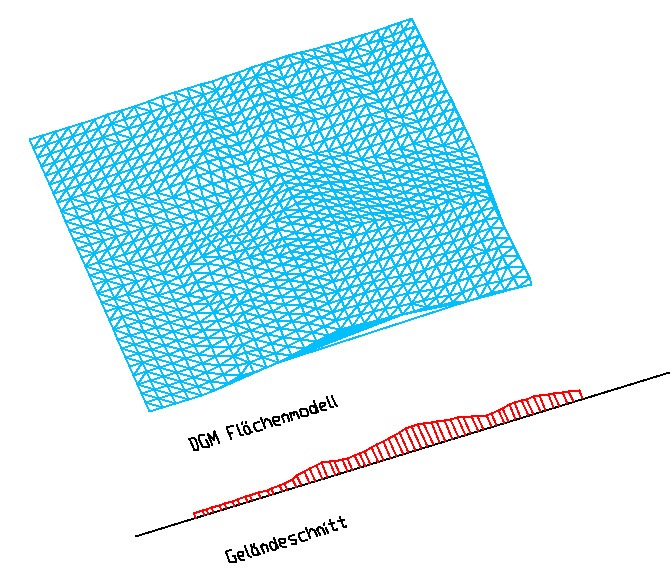

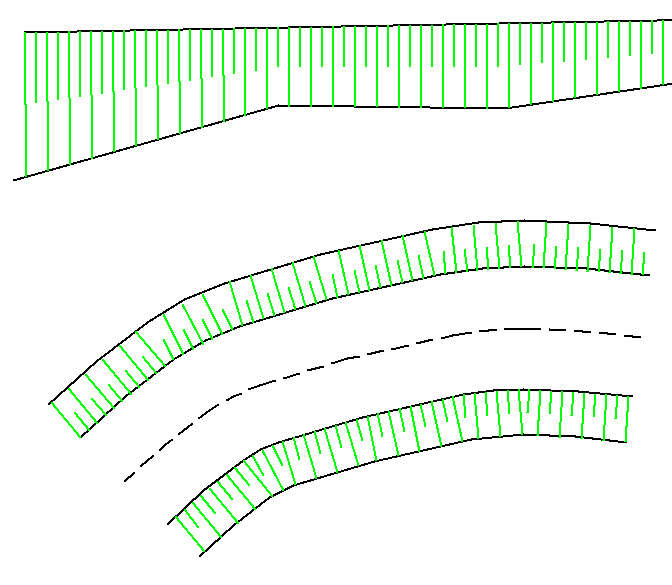

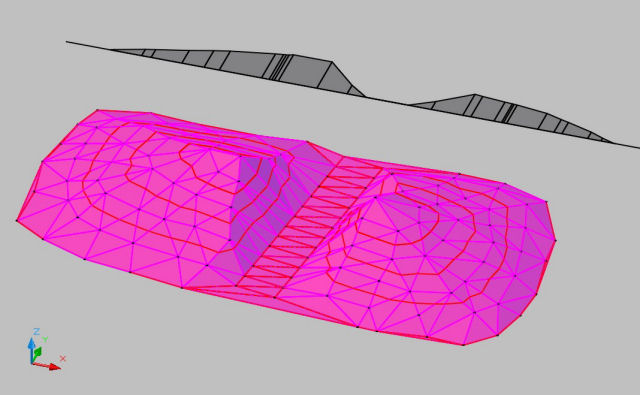

Mit dem BauTab.de - Tiefbaumodul können DGM-Geländemodelle als 3D - Flächen- oder Volumenmodell generiert werden,  von beiden können automatisch Schnittprofile und Höhenlinien abgeleitet werden. Aus den Höhenlinien kann automatisch ein Schichtmodell erzeugt werden. Auch die 2D - Darstellung von Böschungen ist kein Problem:

Tiefbau-8

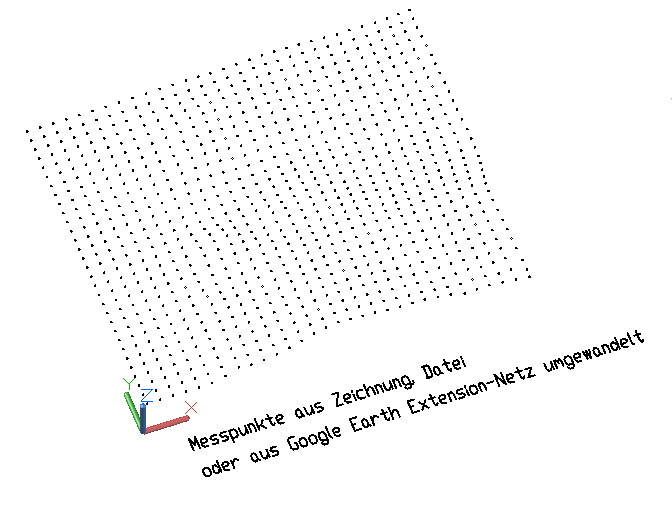

Doch wie kommen die Gelände - Messpunkte ins System? Sie können die Punkte direkt eingeben (Programmbefehl 'MESSPUNKT'), sie können Sie aus einer ASCII-Datei einlesen (und wieder auslesen), oder Sie holen sie von Google Earth.

Tiefbau-1

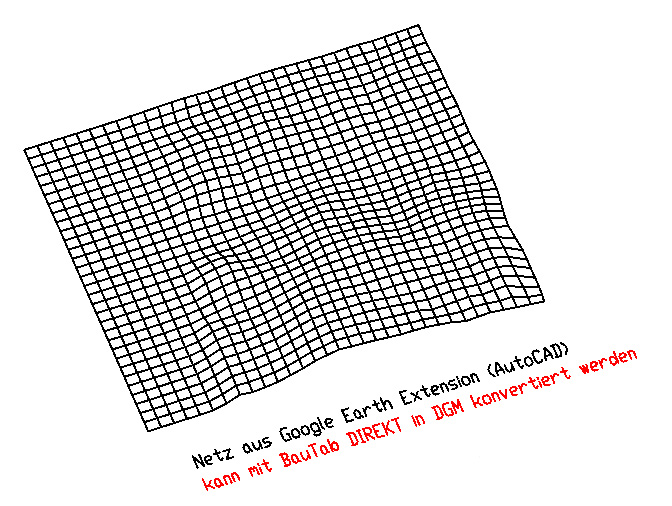

Es gibt für AutoCAD die Google Earth Extensions, womit man kostenlos Geländedaten übertragen kann:

Tiefbau-2

Damit kann man in BauTab automatisch Geländemodelle erzeugen.

Tiefbau-3

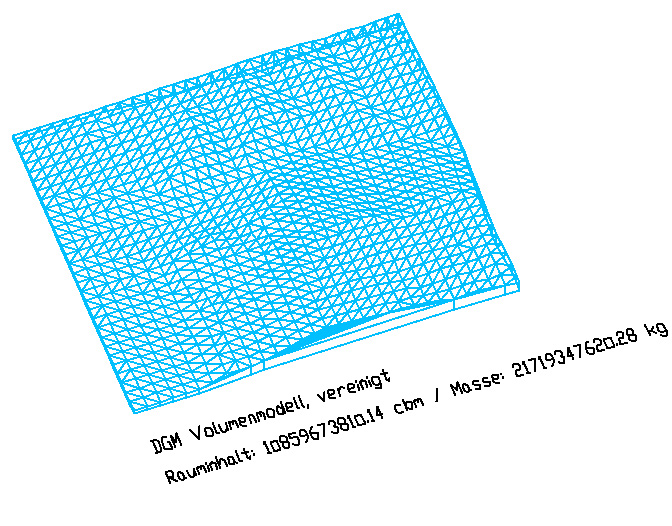

Das Volumenmodell bietet den Vorteil, dass es gleich alle Masseninformationen enthält:

Tiefbau-4

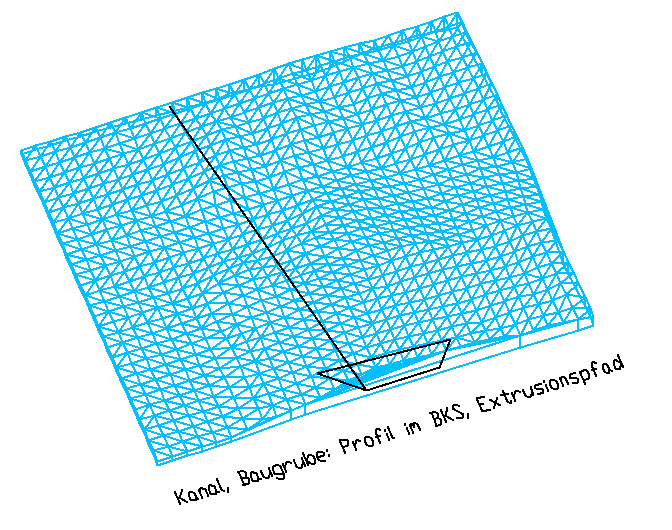

Baugruben, Straßen oder Kanäle können davon direkt als 3D-Solids (ACIS-Volumenkörper) abgezogen oder auch als Dämme etc. hinzugefügt werden.

Tiefbau-5

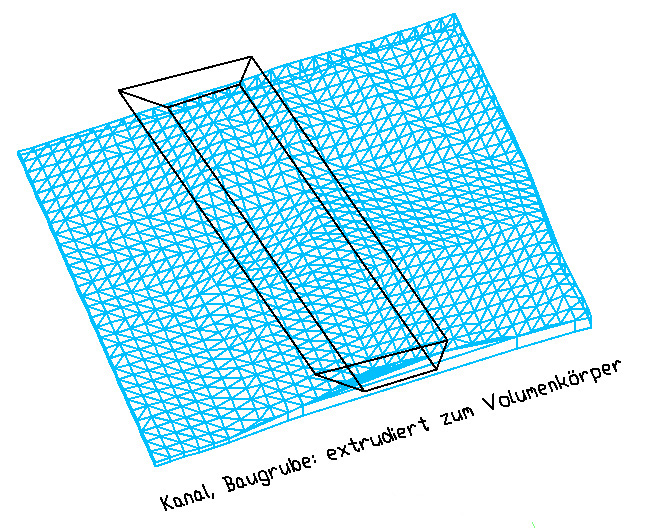

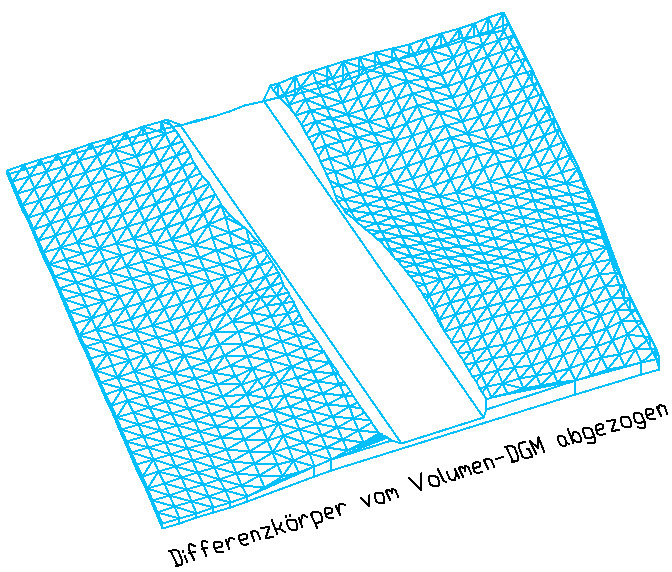

Im hier dargestellten Beispiel wird ein Einschnitt erzeugt:

Tiefbau-6

Der Abtrag / Auftrag steht mit dem MASSEIG - Befehl sofort ohne weiteres Berechnungsprogramm zur Verfügung.

Tiefbau-7

Die Darstellung dieser Modelle sollte in BauTab auf einen Bereich von +/- 100.000,00 m vom Zeichnungs-Ursprung beschränkt bleiben. Für den Messpunkte - Export sollte der Bereich 1000,00 m nicht überschreiten.
