BauTab-Schulungen

Das BauTab-Projekt ist so angelegt, dass sich neue Anwender (durchschnittliche Computerkenntnisse z.B. mit Text- oder sonstigen Officeprogrammen und etwas Erfahrung im Bauzeichnen vorausgesetzt) mit dem Einsteiger-Tutorial und den BauTab-Übungsblättern selbständig alle notwendigen CAD-Fertigkeiten zur Erstellung von 2D- und 3D-Bauzeichnungen erarbeiten können. Eingeflossen sind inzwischen 25 Jahre CAD-Schulungserfahrung mit professionellem berufspädagogischen Hintergrund in der Erwachsenenbildung und fast 20 Jahre Kundenkontakt mit BauTab - Anwendern.

Falls dieses "selbst-oganisierte Lernen" (SOL) punktuell an Grenzen stoßen sollte, können Sie jederzeit per E-Mail (auch mit angehängten Screenshots oder Videos - Freeware-Programme dazu siehe unter "Links") oder per Fax schnellstmögliche Hilfe anfordern, das gilt natürlich auch für Fragen, die bei laufenden Projekten auftauchen. Diese Art der unterstützenden "E-Mail-Schulung" (wie bei Fernlehrgängen) wurde schon häufig erfolgreich angewandt und kann auch noch durch direkten "Fernwartungs" - Kontakt von Computer zu Computer ergänzt werden. Der Vorteil gegenüber konventioneller Schulung liegt darin, dass man ohne Zeitdruck und laufende Kosten den Lernfortschritt selbst bestimmen kann.

BauTab-Tutorials

Das komplette BauTab-Handbuch im PDF-Format

BauTab-Tutorial für den Schnelleinstieg, hier ein Auszug:

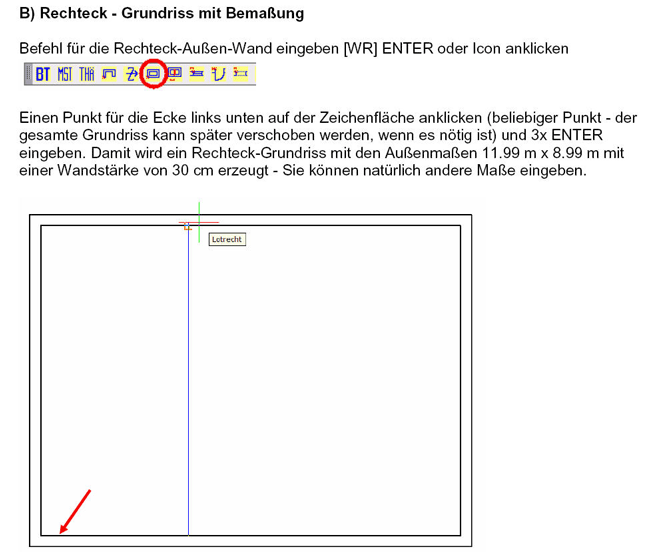

Tutorial-1

TIPP - um professionell und effizient zu arbeiten:

Linke Hand an der Tastatur (Befehlseingabe als Kurzbefehle), rechte Hand an der Maus - bei Linkshändern natürlich umgekehrt. Für Rechtshänder empfiehlt sich die Anschaffung einer separaten Zifferntastatur (nur Nummernblock), Platzierung links. So können auch bequem Zahlenwerte eingegeben werden.

Die BauTab - Übungsblätter BT1 bis BT 22 im DWG - Format:

4.1 Blatt 1 A - AutoCAD® / BricscadTM / ZWCADTM - BauTab© - Übungen aufrufen / Zoomen
4.2 Blatt 1 B - Löschen / Schieben / Kopieren / Beschriften / Abspeichern
4.3 Blatt 2 A - Kartesische Koordinaten / Polarkoordinaten / Relative Koordinaten
4.4 Blatt 2 B - Linie / Linientyp / Linieneingabe / Objektfang / Linie im Abstand
4.5 Blatt 3 A - Baubemaßung : horizontal / vertikal / Bauteilhöhen / Mehrfachmaßketten

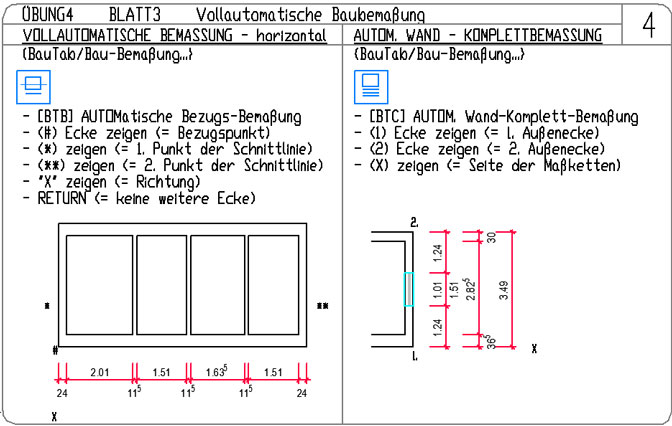

4.6 Blatt 3 B - Baubemaßung : schräg / beliebig / vollautomatisch mit Schnittlinie / Wand komplett



4.7 Blatt 4 A - Layer (Zeichenebenen) / Objektfang : Endpunkt / Schnittpunkt / Lot / Mitte
4.8 Blatt 4 B - Objektfang : Zentrum / Tangente / Abstand / Fläche / Liste / ID / Tasten
4.9 Blatt 5 A - Reihe rechteckig / kreisförmig / Ecken schließen / Linien heilen / Parallele
4.10 Blatt 5 B - Versetzen (Parallele) / Abrunden Radius 0 / Lot / Ausbrechen / Senkrechte
4.11 Blatt 6 A - Kreis / Polygon / Kreisring / Ellipse / Box / Bogen / Skizze
4.12 Blatt 6 B - Solid / Polylinie / Polylinie editieren (Pedit)
4.13 Blatt 7 A - Mehrfach kopieren / Drehen / Varia (Größe ändern) / Ändern / Bruch
4.14 Blatt 7 B - Abrunden / Fase / Teilen / Messen / Stutzen / Dehnen / Strecken / Ursprung
4.15 Blatt 8 A - Beschriften mit Dtext und Text : Drehen / Ausrichten / Einpassen / Mittig
4.16 Blatt 8 B - Vorgabetexte / Text ändern / Buchstaben tauschen / Textstil / Beschriftung
4.17 Blatt 9 A - Assoziative Bemaßung : Strecken / Maßstab / Texthöhe / Maßzahlen ändern
4.18 Blatt 9 B - Kantenbemaßung / Höhenkoten / Kreisbemaßung / Farbe der Maßzahlen
4.19 Blatt 10A - Schraffur : Kreis / Polylinie / Fenster / Automatisch / Grundriss schraffieren
4.20 Blatt 10B - Flächenfüllung (Abstufung) / Kontur-Schraffur / Schraffur auflösen / Dämmung / Abdichtung
4.21 Blatt 11A - Außenwände : Rechteck / Beliebig / Wandstärken / Beliebige Innenwände

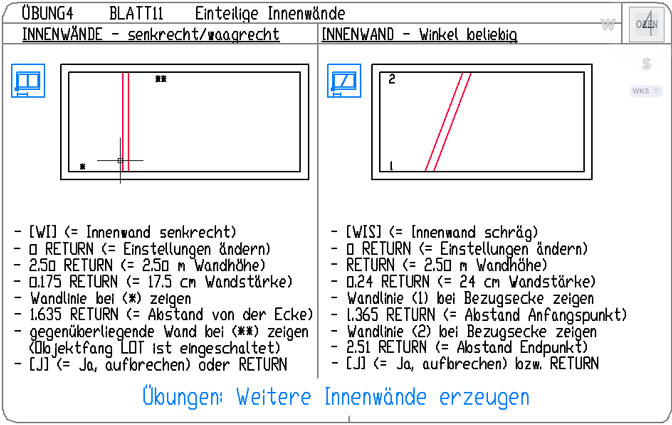

4.22 Blatt 11B - Innenwände : Bezugspunkt / Einmessen / Senkrecht / Waagrecht / Schräg

BEISPIEL-VIDEO



4.23 Blatt 12A - Fenster / Türen / Öffnungen / Wände verschieben / Wandstärke ändern
4.24 Blatt 12B - Fenster / Türen : Schieben / Löschen / Wandschlitz / Durchbruch / Aussparung
4.25 Blatt 13A - Treppen : Schnitt / Podest / Gewendelt / verzogen / Symbole / Möbel
4.26 Blatt 13B - Schränke / Sanitärobjekte / 3D-Perspektive / Wohnflächenberechnung
4.27 Blatt 14A - BSTG-Mattenverlegung mit Mattenfeld / Beginn mit ganzer Matte
4.28 Blatt 14B - Mattenfeld : Beginn mit halber Matte bzw. Teilmatte / obere Stützbewehrung
4.29 Blatt 15A - Randmatten : Eine Reihe / Fortlaufend um die Ecke
4.30 Blatt 15B - Einzelmatten : Verlegen / Beschriften / Positionsnummer / Zuschneiden / Unterstützungskörbe
4.31 Blatt 16A - Stabstähle : Beliebig / auf Hilfslinien / im Schnitt / im Balkenschnitt
4.32 Blatt 16B - Bügel auslegen / Stabstähle : Bemaßen / Beschriften / Pos.-Nr. / Stahlliste
4.33 Blatt 17A - 3D-Grundlagen / Erhebung / Objekthöhe / Senkrecht schieben und kopieren
4.34 Blatt 17B - Räumliche Linien / Flächen / Polylinien / Oberflächen
4.35 Blatt 18A - Benutzer-Koordinatensysteme (BKS) / BKS mit 3 Punkten
4.36 Blatt 18B - Räumliche 3D-Flächen mit unsichtbaren Kanten / Konstruktion : Dachgaube
4.37 Blatt 19A - Walmdach / Satteldach / Dachkonstruktion (Schnitt) / Nebendächer (Anschluss)
4.38 Blatt 19B - Dachkonstruktion 3D / Positionierung im Holz- und Stahlbau / Gauben, Dachfenster, Kollektoren
4.39 Blatt 20A - 3D-Volumenkörper und Regionen erzeugen : Grundkörper und Umwandlung aus Polylinien
4.40 Blatt 20B - Volumenkörper aus Polylinien oder Grundriss generieren / automatischer Schnitt

4.41 Blatt 21A - Messpunkte erzeugen - einlesen - speichern / Digitales Geländemodell / Bruchkanten / Höhenlinien
4.42 Blatt 21B - Schichten-Modell / Geländeprofile / Massenermittlung (Baugrube) / Böschungen / Nummerieren
4.43 Blatt 22A - Achsen / Automatische Bewehrung Stütze - Unterzug - Deckengleicher Unterzug - Schnitte

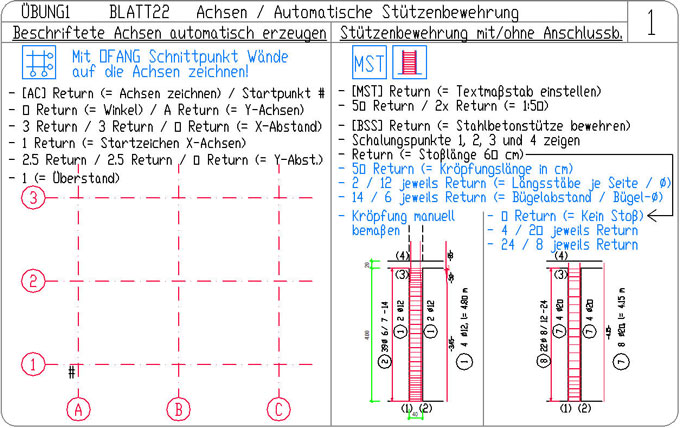

bt22-A-1

bt22-A-2

4.44 Blatt 22B - Automatische Bewehrung Treppenknick - Wandecken - Aussparungen / S-Haken / Abstandhalter

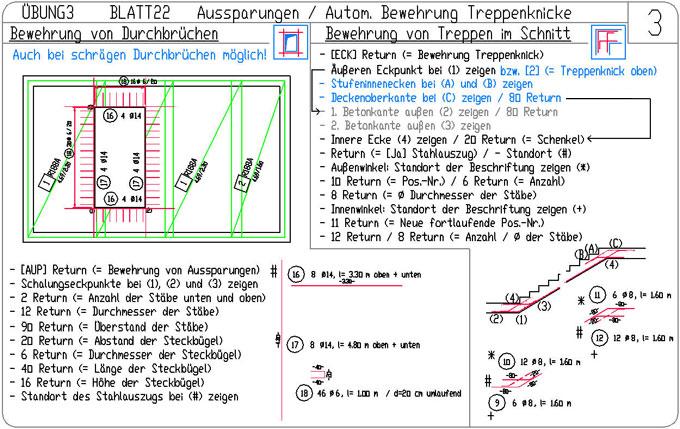

bt22-B-1

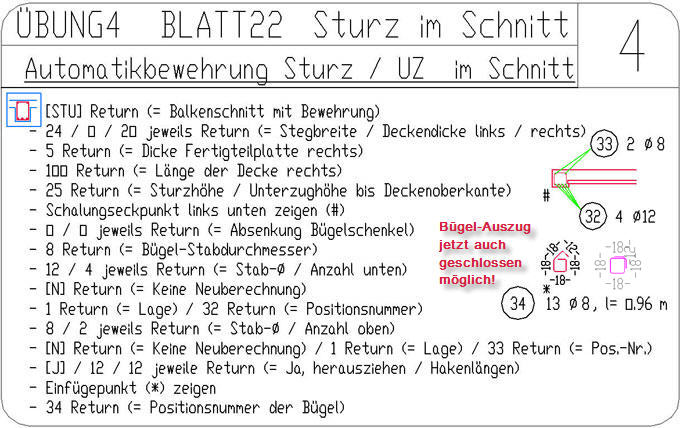

bt22-B-4

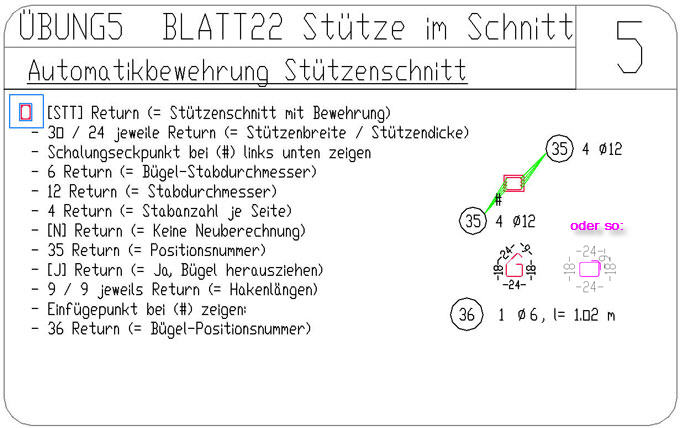

bt22-B-5

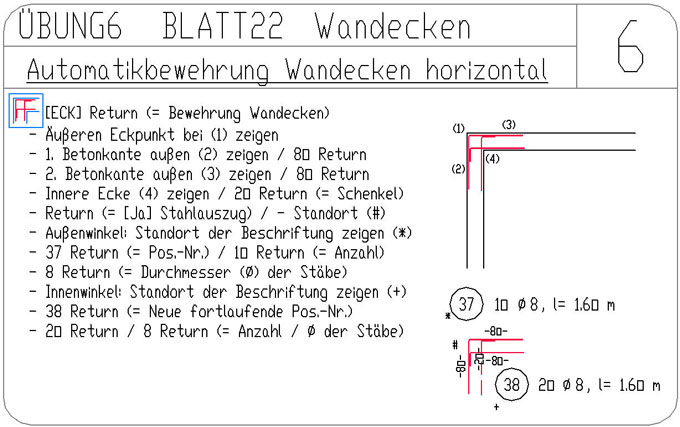

bt22-B-6

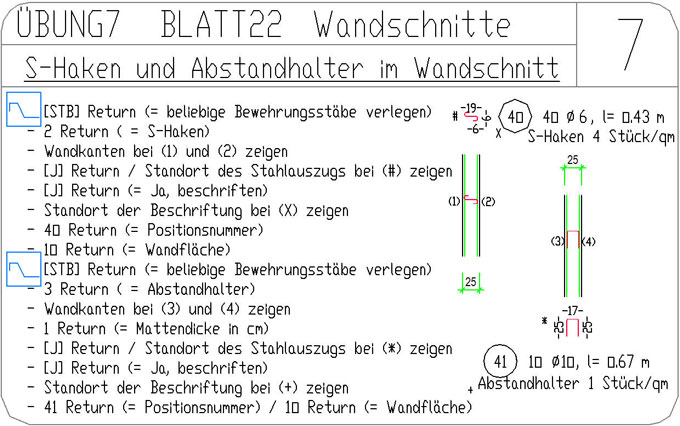

bt22-B-7

4.45 Blatt 23A - Stahlbau 2D/3D - Verbindungen: Schrauben, Schweißnähte / Holzschrauben
4.46 Blatt 23B - Positionspläne, Stahlbetonstützen, Bewehrungsstähle in 3D umwandeln

Weitere Übungen sind in Vorbereitung!
